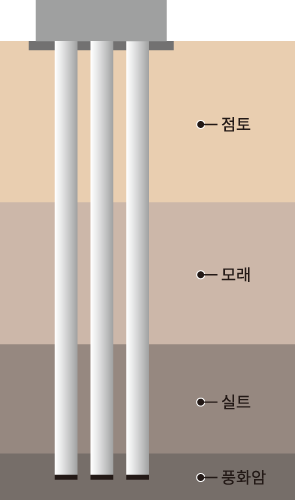

말뚝의 상부는 수평력 및 모멘트 저항능력이 우수한 강관말뚝을 사용하고,
하부는 축하중을 지지할 수 있는 PHC말뚝으로
구성하여 안전성과 경제성 확보
구성하여 안전성과 경제성 확보
| 개 요 | 말뚝의 모멘트 및 저항능력 | 해 외 사 례 |
|---|---|---|
 |
||
- SC : Steel Concrete 의 약어로 강관 내측에 고강도 콘크리트를 충진하여 강ㆍ연성을 증대시킨 말뚝 - ST : Step Tapered의 약어로 말뚝 선단을 확대하여 선단지지력 확보가 용이한 말뚝 |
||
| 연결 위치 | 구조 해석 | |
|---|---|---|
 |
 |
단일 말뚝
지반에서 일정심도(1/β)의 지반특성(물성치)을 고려하여 해석 복합 말뚝 전지반의 물성치를 고려한 정밀한 해석 |

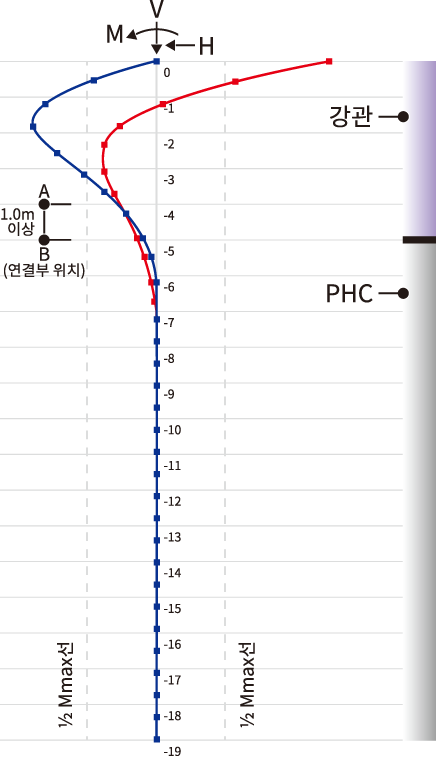

: 말뚝머리 고정시 모멘트 A =½max 위치 : 말뚝머리 힌지시 모멘트 ; B = ½max 위치+여유장(1.0m 이상) 위치 → 연결부 |
||
탁월한 경제성
자재비 절감
- 강관 말뚝보다 경제적
말뚝 본수 감소
- 수평력이 지배적인 구조물
그라우팅 감소

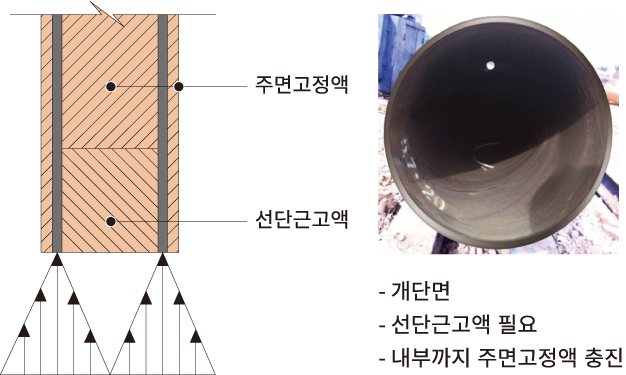

- 선단 근고액 미사용
- 주면 고정액 최소화
구조적 안전성
지지력 확보 용이

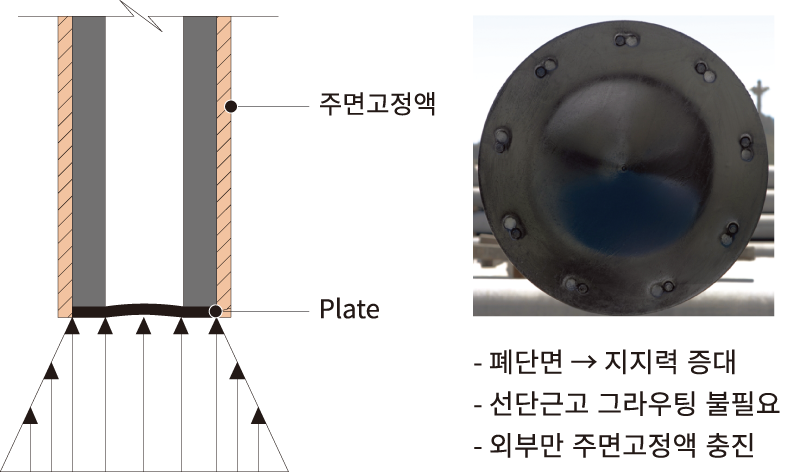

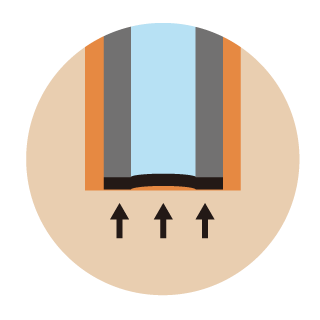

- 선단 폐쇄형 PHC 사용
말뚝두부 안전성 유리

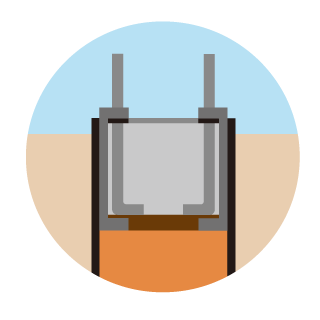

- 강관과 동등한 능력
- 확실한 기초 결합

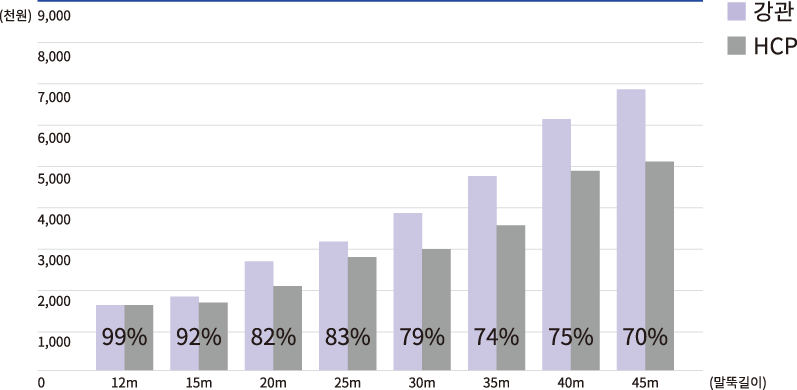

| 길이 | 경관 | HCP | 비율 |
|---|---|---|---|
| 12m | 1,473 | 1,457 | 99% |
| 15m | 1,841 | 1,696 | 92% |
| 20m | 2,602 | 2,145 | 82% |
| 25m | 3,216 | 2,682 | 83% |
| 30m | 3,829 | 3,007 | 79% |
| 35m | 4,590 | 3,382 | 74% |
| 40m | 5,204 | 3,885 | 75% |
| 45m | 5,818 | 4,061 | 70% |
(2016년 7월 기준, 금액:천원)
| 강 관 |
|---|
 |
| HCP |
|---|
 |

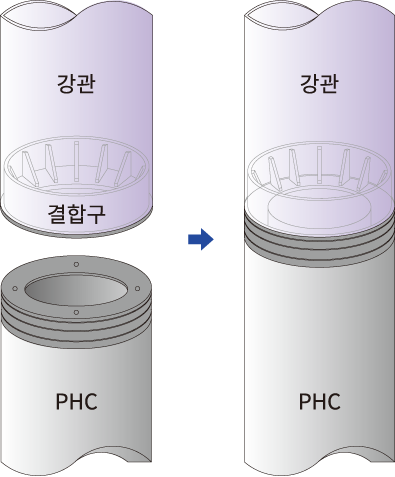

| 제작 개요 | |
|---|---|

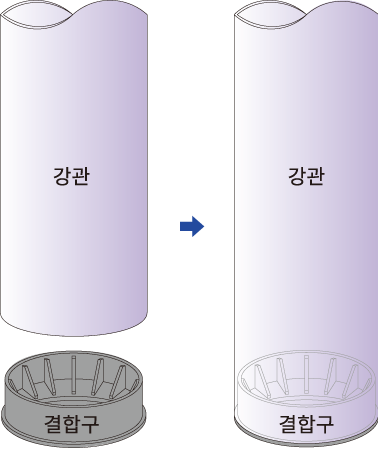

| 공장 | 현장 |
 |
 |

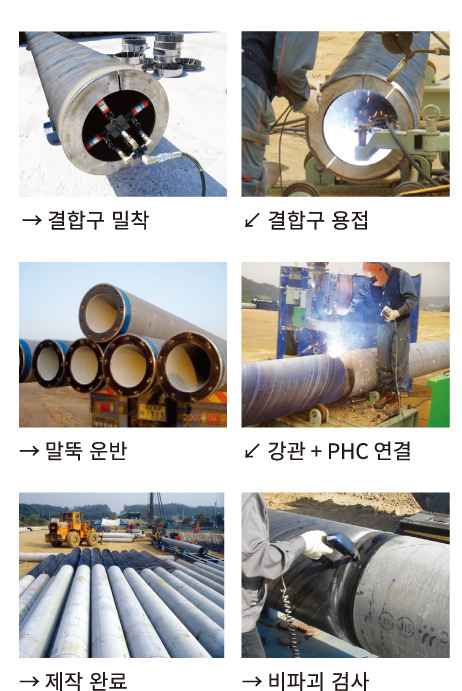

| 제작 순서 | |
 |
|

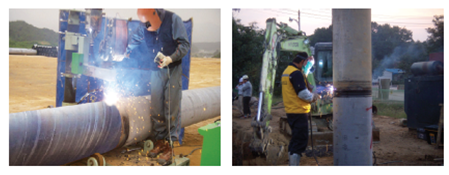

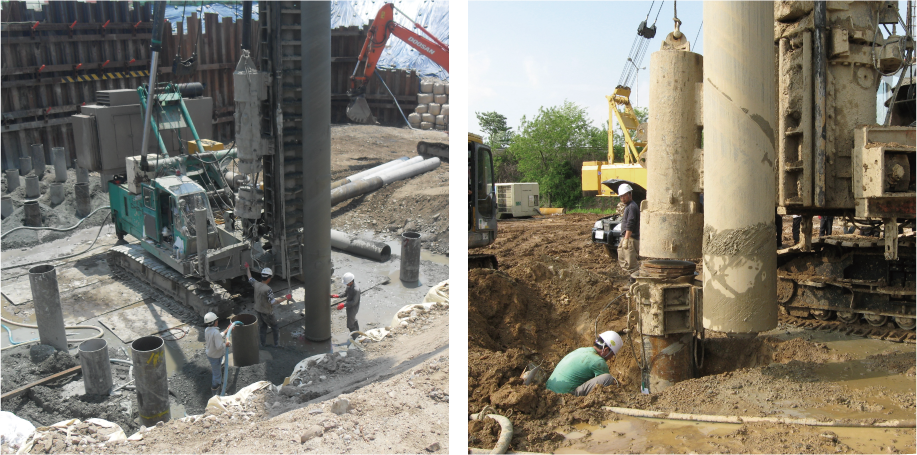

| 시공시 유의사항 |
|---|
 |
| 시공순서 |
|---|
 |
| HCP | PHC |
|---|---|
 |
 |
| - 기초와 강결가능 - 구조적 손실없음 - 시공간편 |

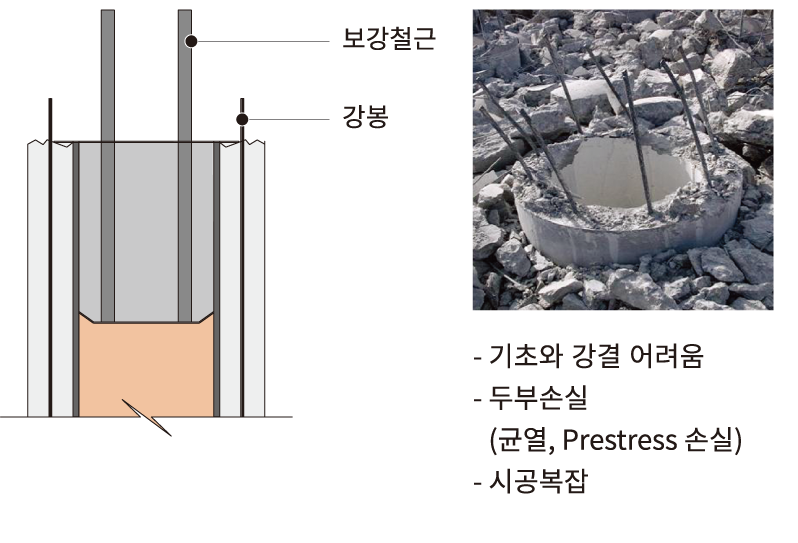

- 기초와 강결 어려움 - 두부손실 → 균열 , Prestress손실 - 시공복잡 |
 | .
 |
|

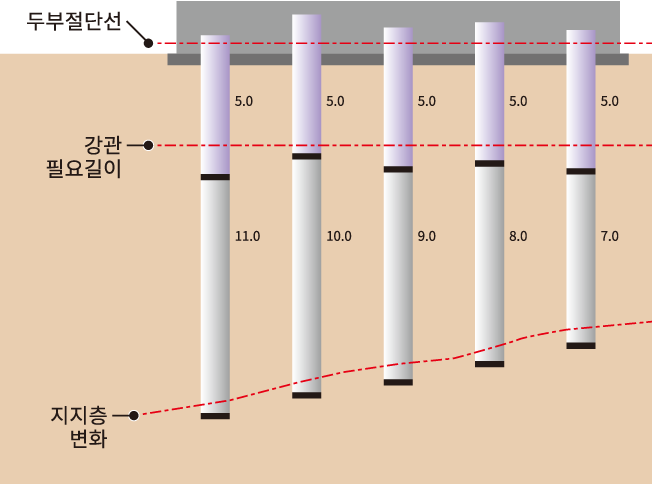

- 시공시 지지층 변화로 말뚝심도 변화발생 - 말뚝심도 변화시 대응 용이 → KS규격 PHC 사용 (전국 20여개 공장 생산) → 공기단축, 자재손실 최소 |
| 구 분 | 공사명 | 발주처 |
|---|---|---|
| 국 도 | 토당~원당 도로건설공사 등 | 국토교통부 |
| 고속도로 | 장흥~광양간 건설공사 등 | 한국도로공사 |
| 철 도 | 호남고속철도 건설공사 등 | 한국철도시설공단 |
| 공기업 | 영종하늘도시 개발사업 등 | 한국토지주택공사 |
| 낙동강 살리기 20공구 건설공사 등 | 한국수자원공사 | |
| 새만금방수제 건설공사 등 | 한국농어촌공사 | |
| 고양축열조 증설 건설공사 등 | 한국지역난방공사 | |
| 지자체 | 감전1지구 상습침수지 정비공사 등 | 부산광역시 |
