공법 개요
- 말뚝길이가 약 30m를 초과하는 매입말뚝의 시공법으로 장비2대 조합을 통해 안전성, 시공성 및 시공품질을 향상시킨 장말뚝 시공법
- 공법 비교
구분 | 기존공법 | 개선공법(DMA공법) |
---|---|---|

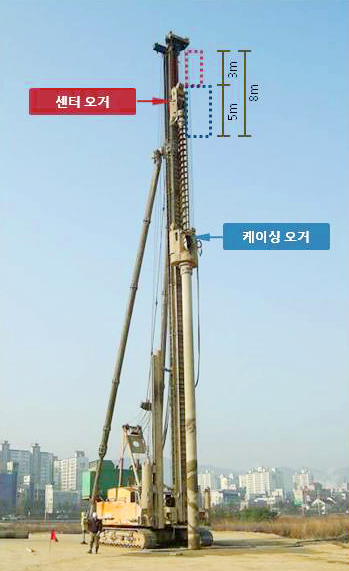

사진 | 천공기 1대(케이싱+스크류연결) | 천공기 2대 |
기체중량 | 지원을 초과하는 리더장착 → 전도사고 | 제원에 적합한 리더장착 → 안전시공 |
최대중량 | 시공속도 늦음 → 1일 4공 시공 | 시공속도 빠름 → 1일 8공 시공 |
리더길이 | 굴착공내 슬라임 발생 → 지지력 미달 | 슬라임 발생 최소화 → 지지력 충족 |

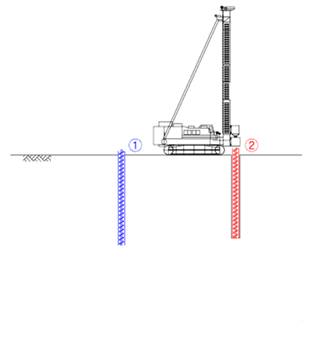

기존공법 개요

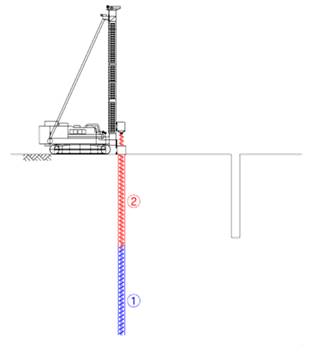

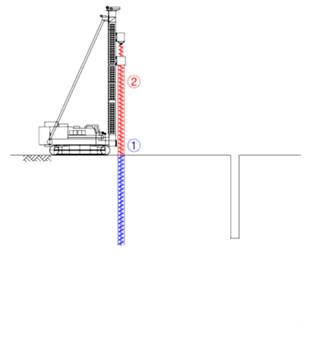

① 1번 스크류 굴착 → 분리 → 2번 위치로 이동 |
② 2번 케이싱 연결 → 스크류 상승 → 1번 위치로 이동 |
③ 1번 케이싱 연결 → 굴착 |
---|---|---|
|

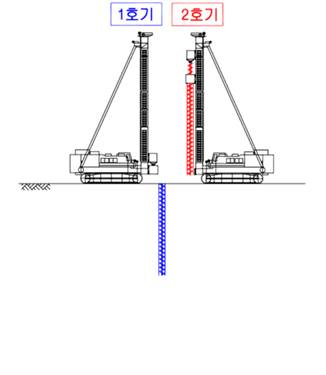

개선공법(DMA공법) 개요

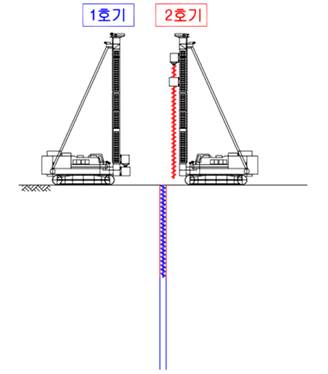

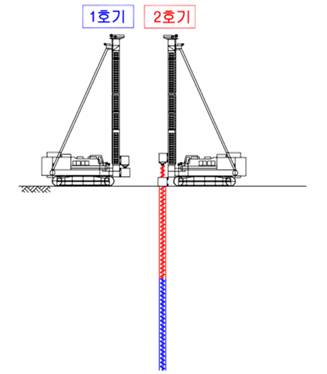

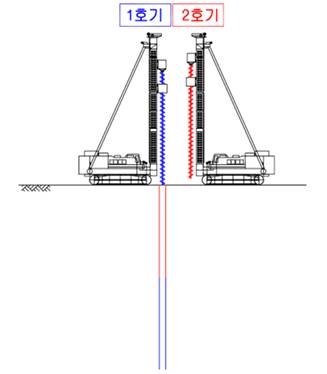

① 1호기 굴착 → 스크류 분리 | ② 2호기 연결 → 굴착 | ③ 2호기 스크류 상승 → 분리 |
---|---|---|

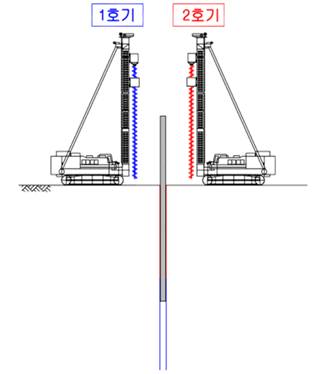

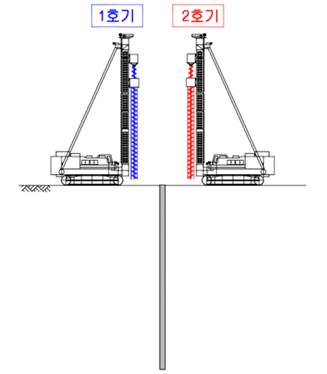

④ 1호기 스크류 연결 → 상승 | ⑤ 말뚝 건입 | ⑥ 케이싱 회수 → 시공완료 |
---|---|---|
시공실적
공사명 | 발주처 | 말뚝길이 |
---|---|---|
중군~진정 도로건설공사 | 익산지방국토관리청 | 42m |
시화 MTV 1,2공구 | 한국수자원공사 | 62m |
시화조력발전소 전망대 | 한국수자원공사 | 51m |
송도 생활폐기물 처리시설 | 인천경제자유구역청 | 47m |
말뚝 시공길이
장비제원 | ||
---|---|---|
구분 | 리더길이 | 시공가능길이 |
DH508-105M | 33m | 25m |
DH558-110M | 33m | 25m |
DH608-120M | 33m | 25m |
DH658-135M | 36m | 28m |
DH758-160M | 39m | 31m |
- 특허 제 10-1243928호
- - 2대의 지반굴착 장비와 비용접 결합된 케이싱을 이용한 지반 굴착형 말뚝 시공방법
