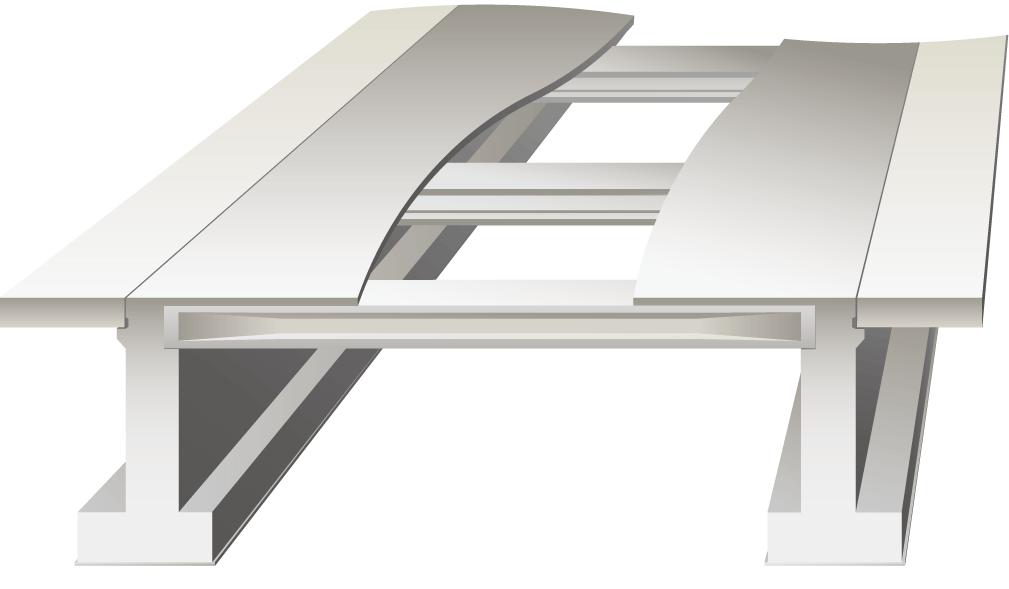

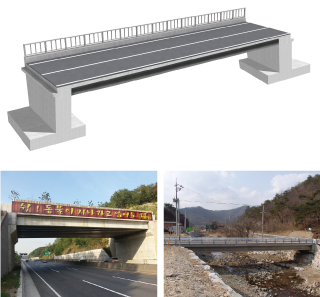

GC(Girder Composite) 라멘교란?
PSC Girder교와 라멘교의 장점만을 취하여, 교량받침 및 신축이음 장치가 없으므로 주행성, 내구성 및 유지관리 측면에서 매우 유리하고, 가설시 거푸집과 동바라기가 불필요하여 안전사고 예방은 물론 신속 · 간편한 공사로 건설비 절감이 가능한 교량 형식
주요특성
-
최소형고
- 동일지간 대비 최소 형고로 형하고(여유고) 확보에 유리
-
주행성, 소음, 유지관리 매우 양호
- 교량받침, 신축이음 장치 없어 유지관리(교체 및 점검) 불필요
-
경제성 우수
- 건설비 측면뿐 아니라 LCC 측면에서 월등
-
높은 활용성
- 유지관리가 곤란한 Eco Br. (동물 이동 통로)등에 적용성이 매우 큼
-
시공성, 안전성 및 품질관리 우수
- 동파리·거푸집 미사용으로 공기 단축 및 시공성 매우 양호
-
사용성 및 구조 효율성 우수
- 라멘으로 처짐, 진동수 감소 및 내진성 향상
- 단계별 시공을 통한 부재별 단면력 최적화

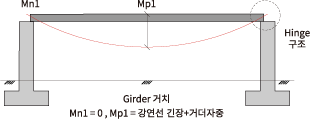

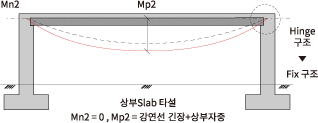

GC 라멘교의 개념
| RC 라멘교 | GC 라멘교 | |
|---|---|---|
| 교대부 시공 |  |
 |
| 상부 시공 |  |
 |
 |
 |
|
| 공용중 |  |
 |
| 특징 | 연장 증가시 모멘트와 형고가 급격하게 증가되어, 구조적 안전성과 경제적 측면에서 중▫장지간 적용제약 | 중앙부는 PSC거더가 모멘트에 저항하여, 우각부는 RC구조로 활하중에 의한 모멘트만 저항하므로 장지간의 라멘교 건설이 가능 |

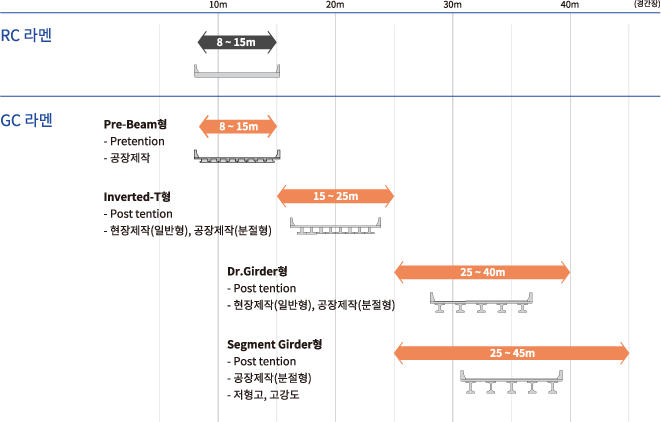

경간장별 GC 라멘 적용단면

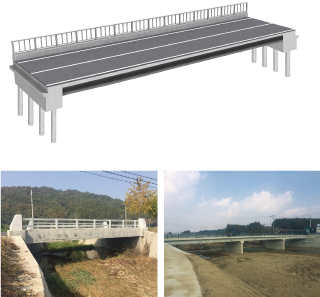

하부형식
| 일반형 | 무교대형 |
|---|---|
 |
 |
개요도 및 경간장별 형고
| Pre-Beam형 (Slab 일체화):L=8.0m~15.0m | |||
|---|---|---|---|
 |
지간장 | 형고 h (바닥판 포함 H) |
|
| 10m | 0.35(0.5) | ||
| 12m | 0.45(0.6) | ||
| 15m | 0.55(0.7) | ||
 지점부 |
 중앙부 |
||
| Inverted-T형(역T형) : L=15.0m~25.0m | |||
|---|---|---|---|
 |
지간장 | 형고 h (바닥판 포함 H) |
|
| 20m | 0.68(0.9) | ||
| 25m | 0.88(1.1) | ||
| 15m | 0.55(0.7) | ||
 지점부 |
 중앙부 |
||
| Dr.Girder형 (Bulb-T형) : L=25.0m~40.0m | |||
|---|---|---|---|
 |
지간장 | 형고 h (바닥판 포함 H) |
|
| 25m | 0.9(1.14) | ||
| 30m | 1.1(1.34) | ||
| 35m | 1.4(1.64) | ||
| 40m | 1.7(1.94) | ||
 지점부 |
 중앙부 |
||
| Segment Girder형 (분절거더,저형고) : L=25.0m~45.0m | |||
|---|---|---|---|
 |
지간장 | 형고 h (바닥판 포함 H) |
|
| 25m | 0.8(1.04) | ||
| 30m | 0.9(1.14) | ||
| 35m | 1.1(1.34) | ||
| 40m | 1.3(1.54) | ||
| 45m | 1.6(1.84) | ||
 지점부 |
 중앙부 |
||
시공순서

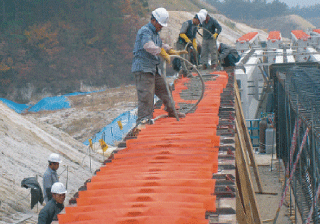

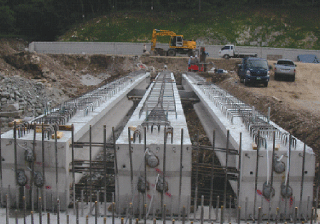

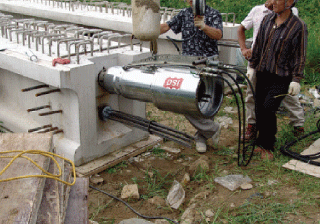

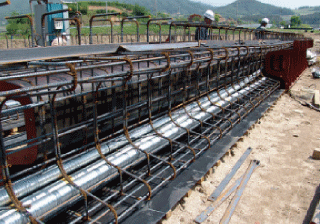

| ① 거더 철근 조립 | ② 거더 콘크리트 타설 | ③ 강연선 긴장 |
|---|---|---|
 |
 |
|

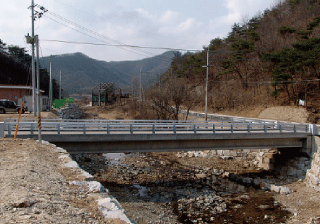

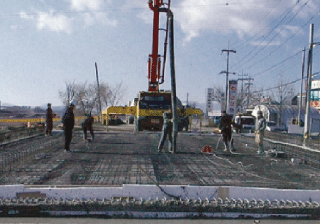

| ④ 거더 거치 | ⑤ 상부철근 배근 및 현장타설 | ⑥ 완공 |
|---|---|---|
 |
 |
|
공법비교
| 경간장 25m 미만 | |||
|---|---|---|---|
| RC 라멘교 | GC 라멘교 | ||
| 개요 |  |
 |
|
| Pre-Beam | Intered-T | ||
| 적용지간 | 15m 이하 | 25m | 25m |
| 시공성 | 안전사고 위험 및 시공성 불량 (거푸집, 동바리 사용) | 안전성, 시공성 매우 양호 (단순 거치 방식) | |
| 구조성능 | RC구조로 불리 | PSC 구조로 유리 | |
| 유지관리 주행성 | 양호 | 양호 | |
| 경제성-일반형 | 250만원/㎡ | 200만원/㎡ | 180만원/㎡ |
| 경제성-무교대형 | 175만원/㎡ | 155만원/㎡ | |
| 경간장 25m 이상 | |||
|---|---|---|---|
| 단순교 (PSC 거더교) | GC라멘교 | ||
| 개요 |  |
 |
|
| Dr.Girder | Segment Girder | ||
| 시공성 | 교량받침, 신축이음장치 설치로 공종 복잡 | 우각부 철근연결 등으로 시공성 보통 | |
| 구조성능 | 진동 및 처짐에 불리 | 진동 및 처짐에 유리 | |
| 유지관리 주행성 | 교량받침, 신축이음장치 등으로 불리 | 양호 | |
| 경제성-상부 | 90만원/㎡ | 90만원/㎡ | 94만원/㎡ |
| 경제성-일반형 | 167만원/㎡ | 167만원/㎡ | 171만원/㎡ |
| 경제성-무교대형 | 143만원/㎡ | 147만원/㎡ | |
적용실적
| 공사명 | |
|---|---|
| 고속도로 | 언양~영천 고속도로 건설공사 모량교 등 (14건) |
| 국도 | 송추우회도로 학구교 등 (14건) |
| 지방도 및 기타 | 풍천지방하천 정비사업 의자2교 등 (103건) |
